MACHINERY 設備紹介

協栄は1980年に神戸にて創業して以来、
大型高精度機械加工を主業務としております。
その加工分野は広く、航空宇宙産業を中心に
造船、建設機械、産業用ロボット、特殊ポンプ、
発電所を代表とする プラント関連部品まで、多岐にわたっています。
素材では鉄・アルミ・銅、樹脂から難削材のチタンなど
幅広く対応します。

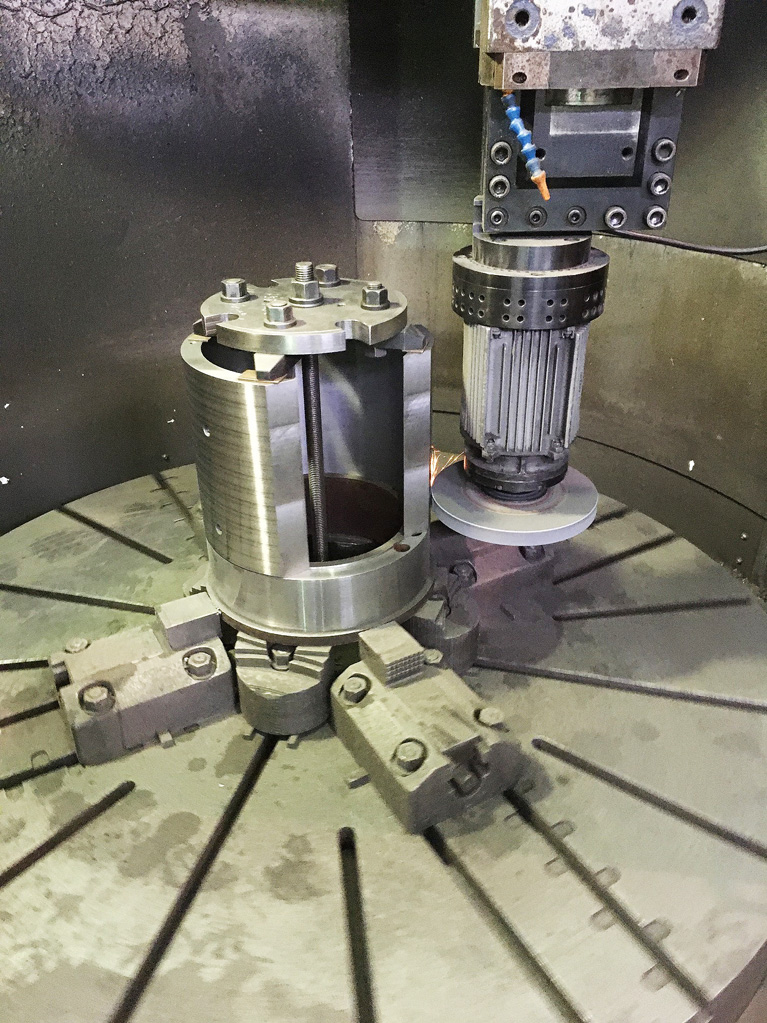

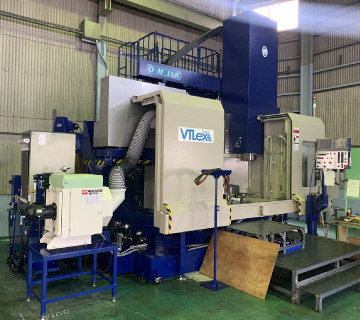

CNCターニングセンタ

Neoα-28EX(オーエム製作所)

Neoα-28EX

テーブル径Φ2800の大型立旋盤!

2015年に導入したターニングセンタです。航空機や造船・エネルギー関連の需要にお応えして大径の難削材加工に対応致します。最大旋削外径φ2800mm、最大積載質量20000kgまでのワークを加工出来るテーブルを備えています。複合機なので、φ80までの穴加工や各種タップ加工、ミーリング加工が可能です。

テーブル直径 Φ2800mm
最大旋削外径 Φ3000mm
最大スイング Φ3000mm
最大旋削高さ 2000mm
最大加工物質量 20000kg
最大トルク 40000N-m
最大切削力 25000N
ラムヘッド上下移動量 1250mm
ラムヘッド断面寸法 240mm×240mm
ラム通過可能なる最小内径 Φ330mm
ラムヘッド左右移動量(テーブル中心より) 右2010mm/左100mm
ATC収納本数 24本
早送り速度(X軸・Z軸) 10000mm/min
最大ドリル径 80mm
最大タップ径 M42×P4.5mm
テーブル回転速度 1〜130min-1
回転主軸回転速度 25〜2500min-1
クロスレール上下移動量 1200mm

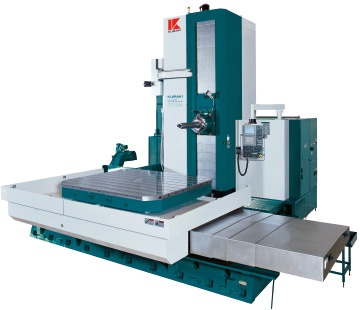

CNC横中ぐり盤

KBT-13・A(倉敷機械)

KBT-13・A

横中ぐり盤を牽引する
高剛性の決定版!

2012年に導入したCNC横中ぐり盤です。
コラムトラバース方式を採用し、重量物ワークに対応、接近性も向上しています。センタースルークーラントを搭載、深穴ドリル加工もパワフルに削れます。主軸駆動3段変速による高トルクで、強力な重切削が可能になりました!

テーブル作業面の大きさ 1,800mm × 2,200mm
主軸径 φ130mm
ストローク X2,500mm Y2,000mm Z1,300mm
主軸繰出し 700mm
ATCツール本数 60本

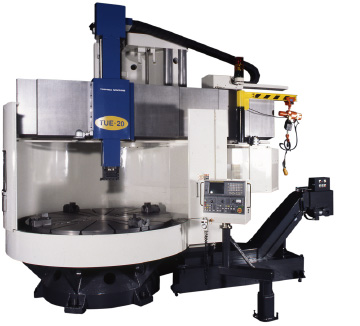

NCターニング(立旋盤)

TUE-20(東芝機械)

TUE-20

最大φ2300まで加工可能です!

最大φ2,300までの加工が可能であり加工の幅がかなり広がりました。シングルコラム機ですが、ダブルコラム機並の切削能力を持っています。チップスクレーパー付きなので、切り屑が詰まることがなく、より安定した加工が可能です。

最大加工径 2,300mm
最大加工高さ 1,500mm
テーブル直径 2,000mm
加工品例
TUE-20加工例
TUE-20加工例

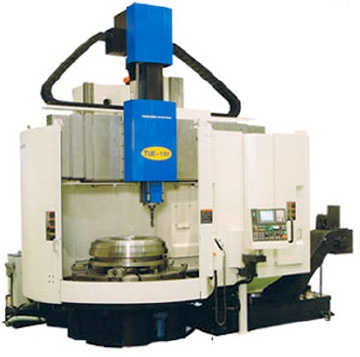

NCターニング(立旋盤)

TUE-15(東芝機械)

TUE-15

φ1500までの旋削加工が得意です。

NCターニングです。
加工内容はTUE-20 と同じです。高型なので、最大加工高さが標準型と比べて600mmほど高くなっています。

最大加工径 1,800mm
最大加工高さ 1,500mm
テーブル直径 1,500mm
加工品例
TUE-15加工例
TUE-15加工例

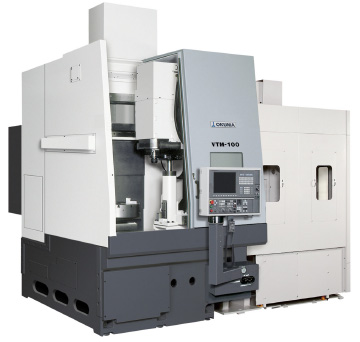

立形NCターニングセンタ

VTM-100(オークマ)

VTM-100

ミーリング機能を備え
多品種少量生産を可能に。

シングルツール+ATC(36本マガジン付)で旋削機能とミーリング機能を備え、加工工程集約化を実現しました。多品種少量生産に最適です。
ターニングセンタの刃物台は一般的にターレット型とシングルツール方式があります。ターレット型はツールマガジンを必要としないので機械の省スペース化が可能ですが、工具本数が少ない、工具が干渉しやすく、接近性が悪い等の欠点があります。このVTM-100は36本ツールマガジンを備えたシングルツール方式ですので、工具干渉せず、刃物の機能を最大限に生かすことが出来ます。さらに、ミーリング機能を備えているので、従来旋削をしてからマシングセンタで穴あけをしていた工程が、この1台で加工できるので、加工工程集約が可能です。

最大加工径 1,000mm
最大加工高さ 840mm
最大ワーク積載重量 800kg
テーブル直径 1,000mm

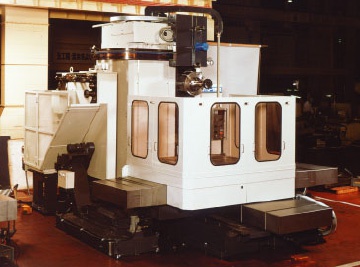

NC横中ぐり盤

BTD-11E.R13(東芝機械)

BTD-11E.R13

小物・中物のNC加工は
おまかせください。

NC横中ぐり盤です。
フライス・ドリル・タップ等の加工をNCプログラムで自動加工する機械です。高精度自動テーブル割り出し機能があるので、作業の効率化が実現できます。自社にて冶具・刃物等を設計・製作し、異形物や難加工材に対応いたします。

テーブル作業面の大きさ 1,120×1,250
ストローク X1,600 Y1,250 Z1,130
主軸径 Φ110
主軸繰出し 500
B軸(テーブル最小割り出し角度) 0.001°毎
加工品例
BTD-11E.R13加工例
BTD-11E.R13加工例

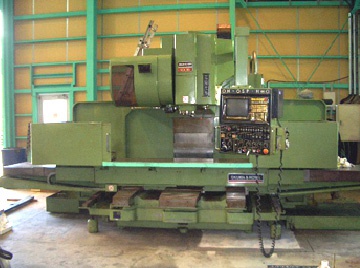

立型マシニングセンタ

MILLAC 80V(大隈豊和)

MILLAC 80V

2台目の立型マシニング導入しました

X軸ストロークが2,000mmなので、より大きなワークの加工が可能です。テーブル作業面も大きいので、複数個のワークを一度にセットできるので 工程の短縮が図れます。また、工具本数が40本と非常に多いので、ツールセッティングに余裕ができて効率的に加工できます。

テーブル作業面の大きさ 2,400×870
ストローク X2,000 Y820 Z600
ATC工具本数 40本

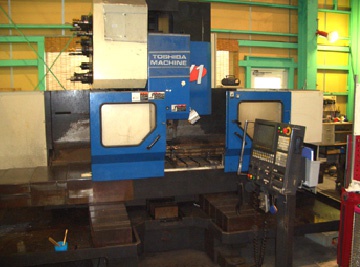

立型マシニングセンタ

VMC-650(東芝機械)

VMC-650

板材の穴加工等、
なんでもご相談ください!

フライス・ドリル・タップ等の加工をNCプログラムで自動加工する機械です。これにより、今まで横型で加工していた品物でも立方向からの加工が可能になりました。

テーブル作業面の大きさ 1,600×700
ストローク X1,300 Y650 Z610
ATC工具本数 24本
加工品例
VMC-650加工例
VMC-650加工例

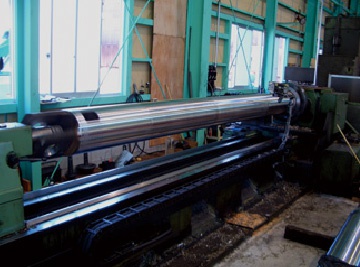

大型旋盤

DHM90(大日金属工業)

DHM90

芯間6000mmの汎用旋盤です

安定した強力切削と精密切削が同時に実現できるように、各部の剛性に重点が置かれた設計になっています。最大芯間距離が6,000mmもありますが、精度は外径で±0.01mm以内に収めることができ、精度は保証いたします。 他社ではできない大物の加工が可能です。自社にて冶具・刃物等を設計・製作し、異形物や難加工材に対応いたします。

最大芯間距離 6,000
最大振り φ900
ベッド上の振り 650
ベッド長さ 8,020
加工品例
DHM90加工例
DHM90加工例

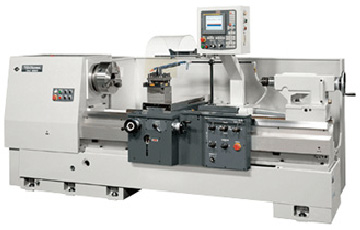

NC旋盤

TAC-650(滝澤鐵工所)

TAC-650

高度な旋削・高精度加工。

小・中物部品の旋削から、長尺棒材加工まであらゆる切削シーンを実現する中型機!

最大芯間距離 2,000
ベッド上の振り 650

保有設備一覧(設備概要及び加工範囲)

設備・備品名称 メーカー 型式 仕様・能力等
立型ターニングセンタ オーエム製作所 Neoα-28EX テーブル計:φ2800mm
最大加工径:φ3000mm
最大加工高さ:2000mm
NC横中ぐり盤 倉敷機械 KBT-13・A 主軸径:130mm
テーブル:1,800mm×2,200mm
ストローク:X2,500 Y2,000 Z1,300
CNCターニング 東芝機械 TUE-20 テーブル径:φ2,000mm
最大加工径:φ2,300mm
最大加工高さ:1,500mm
CNCターニング 東芝機械 TUE-15 テーブル径:φ1,500mm
最大加工径:φ2,300mm
最大加工高さ:1,500mm
立形ターニングセンタ オークマ VTM-100 テーブル径:φ1,000mm
最大加工径:φ1,000mm
最大加工高さ:840mm
NC横中ぐり盤 東芝機械 BTD-11E.R13 主軸径:110mm
テーブル:1,120mm×1,250mm
ストローク:X1,600 Y1,250 Z1,130
立型マシニングセンタ 大隈豊和 MILLAC80V ストローク:X2,000 Y800 Z800
テーブル:2,400mm×870mm
立型マシニングセンタ 東芝機械 VMC-650 ストローク:X1,300 Y650 Z610
テーブル:1,600mm×700mm
大型旋盤 大日金属工業 DHM90 芯間:6,000mm
ベッド上振り:650mm
NC旋盤 滝澤鉄工所 TAC-650 芯間:2,000mm
ベッド上振り:650mm
ラジアルボール盤 オークマ DRA-J 2000 振り:2,000mm
設備・備品名称 メーカー 仕様・能力等 数量
天井走行クレーン 日本ホイスト 10トン 1台
天井走行クレーン 日本ホイスト 5トン 1台
天井走行クレーン 日本ホイスト 2.8トン 2台
フォークリフト TOYOTA 2トン 1台
CAD CAM MASTER CAM 2018 1
トラック いすゞ 3.5トン 1台
溶接機 TIG溶接機 1台
溶接機 アーク溶接機 2台
